電化學合成反應池及多種反應管
RLEH-18-22標準配套了8個22QK小型電化學合成反應池和8支22mm外徑反應試管及24支15ml螺口瓶。它們都可以放在22mm孔徑的反應模塊中使用,電化學合成反應池的電極片需要另購。

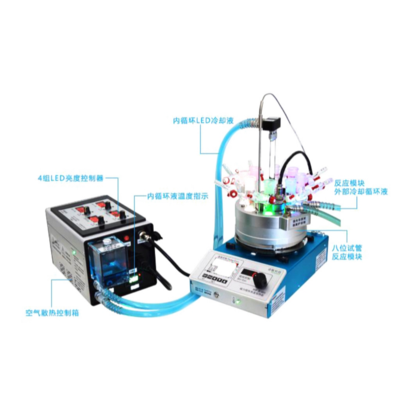

四組光照強度控制及空氣水冷箱
8個LED的光照強度由4組控制器控制,相鄰兩個LED為一組??刂破黠@示的數字是總功率的百分比,LED功率3W時, 顯示30,方便下次試驗重現同樣的光強度。控制箱內置水循環空氣散熱系統,循環的水會帶來LED發出的熱量,箱內的風扇和散熱器會給循環水降溫,這樣壓制LED的溫度。控制箱有多項安全控制功能,隨時監控LED散熱系統的水位,水流和水溫,確保LED處于合適溫度,延長LED 壽命。
鋁合金8位試管反應模塊
RLEH-18-22的鋁合金試管反應模塊是22mm孔徑的,可以同時進行8個光電一體的反應。冷熱兩用設計使反應溫度控制非常方便。模塊上部通入循環冷水,配合加熱磁力攪拌器在模塊底部加熱和溫度控制能力,可以將反應控制在您需要的溫度。八位試管反應模塊用限位器放置在加熱磁力攪拌器的中心位置,8個試管可以獲得一致的反應溫度和一致的攪拌狀態, 這是平行反應的基礎。
模塊可以通入冷水,配合加熱磁力攪拌器和冷水循環機,可以實現-30 ℃至80 ℃間不同反應溫度下的8 位平行反應。10℃以下的反應溫度,因?yàn)榈蜏啬秵栴},需要配合防凝露低溫外罩使用,才能避免凝露損壞磁力攪拌器和LED光源的電路系統。需要做低溫反應的客戶請咨詢定制防凝露系統。
四臺雙輸出高精度電源
堆疊放置,共可提供8路電源輸出。每路可調電壓0-30V,可調電流0-5A,每一路都可以進行恒電壓或恒電流操作。必要時,可以將兩路輸出串聯獲得0-60V,電流0-5A,或者兩路并聯獲得0-30V,電流0-10A的更大功率輸出。
八位LED水冷燈座
小巧的鋁合金制的八位LED水冷燈座同時安放8個10W的LED光源盒,外部控制箱用水循環帶走總功率80W的LED發出的高熱量,即使是全功率發光,LED光源自身的溫度依然能維持在50℃以下,充分的散熱大大延長了LED的壽命。
LED光源盒是將LED燈珠封裝在用于導熱又防水的特制鋁盒中,石英圓窗片在密封防水汽的同時保證透光。LED光源盒上端采用彈簧觸針實現接電,用戶可以很方便的更換單個光源盒。

各種LED光源——方便波長篩選
RLEH-18-22標準配置了8個LED光源,用戶可以選擇常見的紫光(395nm),藍光(455nm),綠光(520nm),正白,暖白,冷白等光源,也可以選從365nm~520nm,波長間隔5nm的各種精細波長LED。比如375nm,390nm等光源用于最佳光反應波長研究。因?yàn)橛脩舾奖愀鼡Q八位LED燈座,進行波長篩選的用戶,通常會買多個八位LED燈座,上面安裝波長遞增的8個LED 光源,比如波長遞增5nm或10nm。LED光源是一種銳線光源,有峰值波長和比較小的半峰寬,輻照值通常可以代表光照的強度。我們會提供每個LED光源盒在7W時的光源檢測報告,峰值波長等參數包含在檢測報告中。


技術參數
系統 | 分體式,電化學池,電源,反應模塊,LED光源,控制箱加熱磁力攪拌器都可分開 |
電化學池 | 8 個RE-22QK小型電化學反應池 |
電源 | 可堆疊4臺雙輸出高精度電源,提供8路恒壓或恒流輸出,可以兩路并聯或串聯 |
光源 | 10W功耗LED光源 |
可安裝光源數量 | 8個,任意選擇LED光源波長或顏色 |
用戶自行更換光源 | 可以 |
光照強度控制 | 4組數字式LED功率控制(相鄰兩個LED一組) |
LED散熱方式 | 水循環空氣散熱 |
LED散熱安全控制 | 在水流,水溫,水位發生異常時停止LED發光 |
八位試管反應模塊材料 | 鋁合金 |
試管孔數 | 8個 |
試管孔直徑和孔深 | 孔徑22.5mm * 孔深 60mm |
試管反應可適用溫度范圍 | -30℃至80℃(低于10℃需防凝露) |
反應模塊冷卻方式 | 外部循環冷卻水通入水冷盤(不建議用自來水) |
模塊加熱方式 | 底部加熱磁力攪拌器 |
模塊控溫方式 | 加熱磁力攪拌器的外置溫控探頭 |
模塊溫度探頭插孔 | 3mm和4mm溫度探頭各一 |
攪拌方式 | 加熱磁力攪拌器提供同時8個試管側位磁力攪拌 |
訂貨編號 RLEH-18-22 | 描述 |
光電一體合成八位平行反應系統基本版,包括控制箱,8 個LED 光源座(光源任選),冷熱兩用 22.5mm 孔徑八位平行反應試管鋁模塊,4 臺雙輸出高精度電源,8 個RE-22QK 小型電化學反應池,8 個22mm 直徑10ml 帶支管聚四氟閥反應管, 24 個15mm 螺口瓶,外置潛水泵,電源線,控制線,硅膠水管等。U 盤內置操作指導視頻。 |
RLEH-18-22HP | 光電一體合成八位平行反應系統加強版,包括RHP R-400 高性能加熱磁力攪拌器,控制箱,8 個LED 光源座(光源任選),冷熱兩用22.5mm 孔徑八位平行反應試管鋁模塊,4 臺雙輸出高精度電源,8 個RE-22QK 小型電化學反應池,8 個22mm 直徑10ml 帶支管聚四氟閥反應管,24 個15mm 螺口瓶,外置潛水泵,電源線,控制線,硅膠水管等。U 盤內置操作指導視頻。 |
RE-22QK | 22mm 小型電化學反應池,包括PEEK 電極架1 個,聚四氟外固定螺母1 個,氟膠O 型圈1 個,卷邊石英試管70mm 長1 支, 卷邊石英試管60mm 長1 支,石英基片2 片,石墨電極片2 片,A610 攪拌子1 個,紅黑電源線1 對。 |
RGP-305D2 | 高精度電源,2路輸出,每路0-30V可調電壓,0-5A可調電流,每路可恒流恒壓,兩路可串聯可并聯。 |
RLS-T | 10W LED 精細波長,峰值波長從365nm至520nm,波長差5nm |
|
RLS-RW | 10W LED,正白光 |
|
RLS-WW | 10W LED,暖白光 |
|
RLS-CW | 10W LED,冷白光 |
|
RLS-HW | 10W LED,全白, |
|
RLS-TP | 10W LED,紫光 395nm |
|
RLS-TB | 10W LED,藍光 455nm |
|
RLS-TG | 10W LED,綠光 520nm |
|
RE-22QK小型電化學合成反應池
小型電化學合成反應池是為多管平行電化學反應而設計,反應池采用22 mm外徑的石英試管,反應體積只需4-8ml,PEEK材料的電極片架可以很方便地使用和更換各種片狀電極。
因?yàn)槭⒃嚬芾诠庹丈?,所以小型電化學反應池可以和RLH-18八位平行光反應系統組成光電一體化的反應系統。當然也可以放在多孔冷熱兩用試管反應模塊里,成為八位平行電化學反應系統
反應池體積 | 4-8ml,與電極片長度有關 |
電極夾具材料 | PEEK |
電極片固定 | PEEK頂絲 |
反應試管 | 22mm外徑x60mm/70mm長卷邊石英試管 |
固定外螺母 | 聚四氟材料螺母 |
薄電極片基片 | 石英基片40x10x2mm,配合厚度小于0.5mm的電極片使用 |
適合的電極片規格 | 寬度8-10mm,長度20-50mm,厚度0.1-2.5mm |
攪拌子 | 攪拌子 |
電源線 | 紅黑電源線(16A),4mm香蕉接頭 |
訂貨編號 | 描述 |
RE-22QK | 22mm 小型電化學合成反應池,包括 PEEK 電極架 1 個,聚四氟外固定螺母 1 個,氟膠 O 型圈 1 個,卷邊石英試管 70mm 長 1 支,卷邊石英試管 60mm 長 1 支,石英基片 2 片,石墨電極片 2 片,A610 攪拌子 1 個,紅黑電源線 1 對。 |
RE-GPE | 石墨電極片 40x10x2mm |
RE-CPE | 銅電極片 40x10x1mm |
RE-PTE | 鉑金電極片 40x10x0.2mm |
RE-NIE | 鎳電極片 40x10x1mm |
RE-GCE | 玻碳電極片 40x10x1mm |
RE-QBE | 石英玻璃基片 40x10x2mm,配套使用厚度 0.1~0.5mm 的電極片 |
RE-Q2270 | 22mm 外徑 x70mm 長卷邊石英試管 |
RE-Q2260 | 22mm 外徑 x60mm 長卷邊石英試管 |

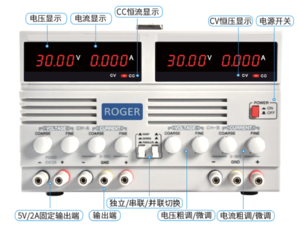

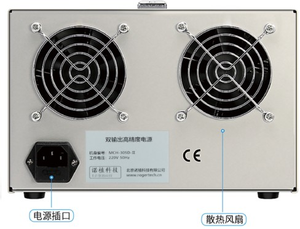

RGP-305D2雙路高精度電源
RGP-305D2雙路高精度電源,可堆疊放置??商峁?路電源輸出,每路可調電壓0-30V,可調電流0-5A,每一路都可以進行恒電壓或恒電流操作。必要時,可以將兩路輸出串聯獲得0-60V,電流0-5A,或者兩路并聯獲得0-30V,電流0-10A的更大功率輸出。電源還有1路固定輸出為5V2A。通常,串聯適合于大電阻的電化學反應系統,并聯則適合大電極面積的電化學反應系統。


型號 | RGP-305D2 |
顯示方式 | 2路4位顯示 |
輸出電壓 | 0-30V |
輸出電流 | 0-5A |
固定輸出 | 5V2A |
負載效應 | 1x10-4mv |
紋波噪聲 | 10mv(RMS) |
CHA/CHB輸出 | 可調直流電壓0-30V,可調直流電流5A |
CH3輸出 | 固定直流電壓5V電流2A |
串聯輸出 | CHA和CHB串聯,可調電壓0-60V,可調電流5A |
并聯輸出 | CHA和CHB串聯,可調電壓0-30V,可調電流10A |
工作環境 | 溫度0-40℃,濕度≤90%RH |
尺寸 | 尺寸 |
重量 | 7.5kg |
訂貨編號 | 描述 |
RGP-305D2 | 高精度電源,2路輸出,每路0-30V可調電壓,0-5A可調電流,每路可恒流恒壓,兩路可串聯可并聯。 |
REH-HA22電化學合成八位平行反應系統

訂貨編號 | 描述 |
RLEH-HA22 | 電化學合成八位平行反應系統標準型,包括4 臺雙輸出高精度電源,8 個RE-22QK 小型電化學反應池,冷熱兩用8 位平行試管反應模塊(按客戶要求安裝限位器),U 盤內置操作指導視頻。 |
RLEH-HA22HP | 電化學合成八位平行反應系統完全型,包括 RHP R-400 高性能加熱磁力攪拌器,4 臺雙輸出高精度電源,8 個RE-22QK 小型電化學反應池,冷熱兩用 8 位平行試管反應模塊,U 盤內置操作指導視頻。 |
