原位紫外光譜測試系統應用案例

鈣鈦礦太陽能電池的應用

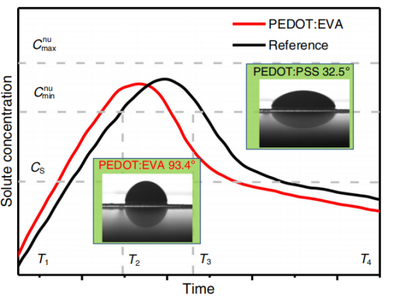

鈣鈦礦前驅體溶液的成核和晶體生長在柔性基底上:(I)預成核，(II)成核和結晶生長和(III)結晶過程的研究。

光子晶體傳感器中的應用

傳感器在面向有機蒸汽吸附-解吸過程中的反射光譜表征。

光子晶體吸附-解吸不同蒸汽過程中的反射光譜

原位紫外與刮涂設備聯用，監測印刷鈣鈦礦層結晶過程，實現高質量鈣鈦礦薄膜涂層

刮涂設備上附帶原位紫外吸收測試設備，通過對印刷過程中墨水鋪展過程進行實時光學吸收監測，結合加熱或者風刀輔助等外處理手段，對鈣鈦礦前驅體溶液從膠體溶液到中間相，繼而轉化為鈣鈦礦薄膜這一過程中進行追蹤測試并確認，通過對印刷鈣鈦礦層的原位監測技術實現高質量鈣鈦礦薄膜沉積。

薄膜高分子材料測試圖譜

原位紫外在鋰硫電池中的應用

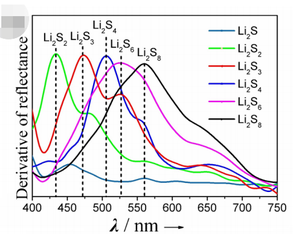

1. 不同鏈長硫化物的紫外吸收峰

上圖為不同聚合硫化物的紫外吸收峰，圖中Li₂S檢測不到，隨著硫原子增加，化合物的最大吸收峰向長波處移動。

2. 監測充放電過程中電極表面硫化物的變化

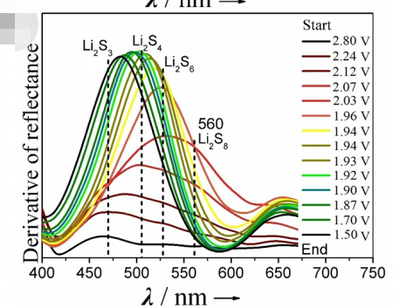

在放電過程中，陰極的一階導數峰從560 nm持續移動到480 nm，陰極生成的多硫化物中間體主要為Li₂S₈、Li₂S₆、Li₂S₄和Li₂S₃。

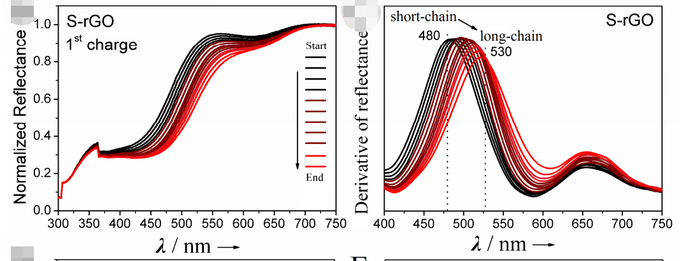

在充電過程中，當電池在1.5 ~ 2.8 V充電時，峰值逐漸從短波向長波轉移，長鏈硫化物隨著Li⁺的增加而增加。

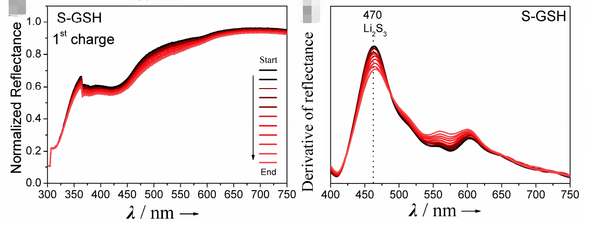

當放電結束時，Li₂S₃的峰達到頂點，當充電時，Li₂S₃的峰值隨著電壓的升高而逐漸降低，在充電過程中沒有其他峰出現，只有Li₂S₃的降低，說明在充電過程中只有Li₂S₃存在。

總結：根據原位紫外出現的不同峰，分析在不同過程中出現的不同多硫化物。也可以測定不同濃度的Li2Sx的濃度變化。
